Провода полевой связи описание  (полевики) провод П-274 М, провод П-296, П-268, ВСЭК, ТТВК, ПТРК, ПРК

Провода полевой связи используются для организации полевой связи.

Провод П-274 М  (полевик) применяется  для обеспечения телефонной связи, кабель П274М применяется для организации абонентских линий сети внутренней связи на пунктах управления радиостанциями, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи. Кабель П-274М можно прокладывать в  грунте (временно), по земле, подвешивать на опорах или местных предметах, а также кратковременно через водные преграды.

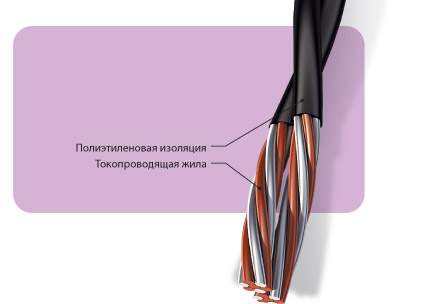

Структура жил провода П274М:

Количество жил и сечение 2 * 0,5 мм.

Токопроводящая жила скручивается из 3-х стальных проволок диаметром 0,3 мм и 4-х медных проволок диаметром 0,3 мм.

В центре распологается стальная проволока, а в наружном повиве медные и стальные проволоки по схеме: 2-медные+1 стальная+2 медные+1 стальная.

Изолированные жилы скручивают в пару с шагом 80-100 мм.

Максимальный диаметр изолированной жилы 2,3 мм.

Технические характеристики провода П274М:

Строительная длинна 500м

Количество жил :   2

Количество проводов в жилах: стальных   3 диаметром 0,3 мм, медных           4 диаметром 0,3 мм

Изоляция полиэтилен изоляция полиэтилена толщина     0,5 мм

Диаметр жилы 2,3 мм

Масса 1 км     15 кг

Прочность на разрыв            40 кГс

Сопротивление при Т = 20°С: жилы (постоянный ток)      более 125 ом/км

Минимальная наработка       50 000 часов

Минимальный срок службы 15 лет

Провод соответствует ТУ 16-505.221

 Провод П-296 кабель полевой, дальней связи двух парный. Предназначен для строительства в полевых условиях линий связи.

Условия эксплуатации П-296:от минус 40 °С до +55 °С., П-296М  от минус 50 °С до +55 °С. Кабель обеспечивает многократную прокладку и снятие.

Условия прокладки:

допускается прокладка провода в грунт на глубину не более 1,5 м, по земле, подвеска на опорах или местных предметах, а также кратковременная прокладка через водные преграды глубиной до 10 м.

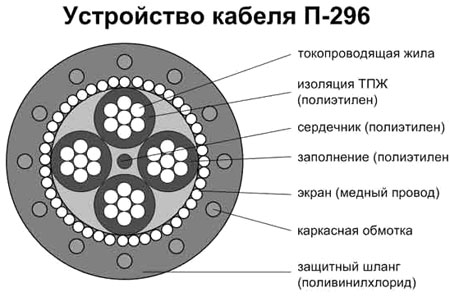

Материал и конструкция П-296



 токопроводящей жила  многопроволочная скрученная из 7 медных проволок диаметром 0,35 мм.

 материал изоляции и оболочки; полиэтилен.

Экран; стальные проволоки.

внешний покров; полиэтилен.

Количество жил; 4 (две пары). Концы кабеля армированы соединительными полумуфтами. Наружный диаметр кабеля; 11,4 мм.

Строительная длина; 500 м.

 Кабель П-268 применяется для обеспечения телефонной связи в тактическом звене, устройства абонентских линий сети внутренней связи на пунктах управления и линий дистанционного управления радиостанциями типа P-105, P-140, Р-159, Р-161А2М и других радиостанций, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи.

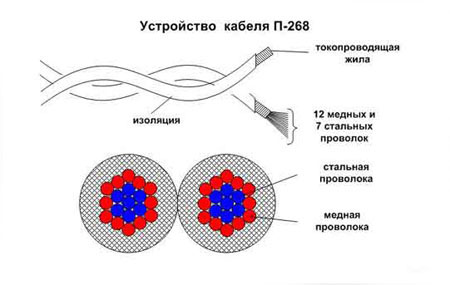

Устройство кабеля  П-268



Система скрутки и расположения проволок в токопроводящей жиле проводов кабеля П-268 следующие:

в центральных повивах стальные проволоки

медные проволоки в наружном повиве

Проволоки в смежных повивах скручены в противоположных направлениях.

Шаг скрутки токопроводящей жилы - не более 20 диаметров жилы.

Направление верхнего повива левое.

Поверх токопроводящей жилы наложена изоляция из полиэтилена.

Изолированные жилы скручены в пару с шагом скрутки 100-120 мм.

Направление скрутки пары - правое.

Технические характеристики кабеля П-268.

Основные характеристики:

Строительная длина  1000 (1500) м

Количество жил        2

Количество проводов в жилах:

• стальных      7 диаметром 0,25 мм

• медных         12 диаметром 0,25 мм

Изоляция:       полиэтилен

• толщина       0,9 мм

Диаметр жилы           3,4 мм

Температура окружающей среды    +50°С...-60°С

Масса 1 км     35 кг

Прочность на разрыв            65 кГс

Сопротивление при Т = 20°С:

жилы (постоянный ток)        более 66 ом/км

Минимальная наработка       50 000 часов

Минимальный срок службы 15 лет

 ВСЭК

Используется для монтажа аппаратных и устройств высокочастотных вводов и соединительных линий узла связи.

Выпускается двух видов:

ВСЭК 5х2

ВСЭК 10х2

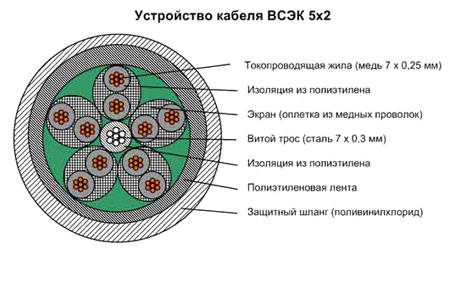

Конструкция:

По конструкции аналогичен кабелю ТТВК 5х2, но изоляция и опрессовка центрального троса выполнена из полиэтилена, а защитный шланг - из поливинилхлорида. Кроме того, для обмотки 5-ти скрученных в кабель пар применена полиэтиленовая лента.

Самое главное отличие в том, что каждая пара кабеля имеет экран в виде оплётки из медных проволок.

Строительные длинны внутриузловых кабелей заканчиваются соединительными полумуфтами, которые обеспечивают быстрое подключение кабелей к аппаратным и соединение отдельных длин между собой.

Соединение кабеля ПТРК 5х2 с кабелями ТТВК и ВСЭК обеспечивается с помощью переходной муфты РМ-20 и РМ-10 (РМ - разделительная муфта).

Основные характеристики кабеля ВСЭК:

Строительная длина  100 м

Количество жил        7х0,25

Диаметр кабеля         13,0 мм

Прочность на разрыв            120 кг

Сопротивление при Т = 20°С:

жилы (постоянный ток)        75 ом/км

Сопротивление изоляции     1000 мОм/км



Кабель ТТВК - телефонно-телеграфный вводный кабель предназначен для вводов неуплотнённых цепей и для устройства распределительной сети внутренней телефонный связи.

Выпускается двух видов:

ТТВК - 5х2

ТТВК - 10х2

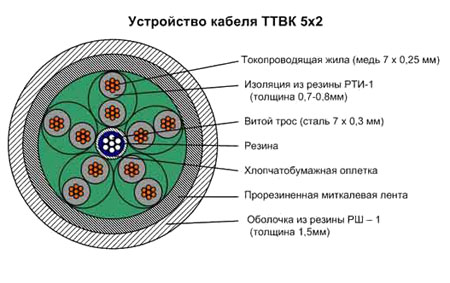

Конструкция кабеля ТТВК:

Токопроводящая жила состоит из 7-ми медных проволок диаметром 0,25±0,005 мм, свитых в жилу с шагом скрутки около 15 мм.

Жилы изолированы резиной РТИ-1 толщиной 0,7-0,8 мм и скручены в пары с шагом 65-75 мм.

Пары имеют отличительную окраску изоляции.

Пары скручены вокруг витого троса из стальных проволок диаметром 0,3 мм спрессованных резиной и покрыта хлопчатобумажной оплеткой.

Скрученные пары покрыты прорезиненной миткалевой лентой и затем опрессованны оболочкой из резины РШ-1 толщиной 1,5 мм.

Основные характеристики ТТВК 5х2:

Строительная длина  50, 100, 150 м

Количество жил        7х0,25

Диаметр кабеля         13,0 мм

Прочность на разрыв            120 кг

Сопротивление при Т = 20°С:

жилы (постоянный ток)        более 106 ом/км

Сопротивление изоляции     1000 мом/км

 Кабель ПТРК

Применение кабеля ПТРК:

Полевой телефонный распределительный кабель предназначен для замены кабеля ТТВК. Могут использоваться в аппаратуре с частотой до 16кГц.

Выпускается трех видов:

ПТРК- 5х2

ПТРК - 10х2

ПТРК - 20х2

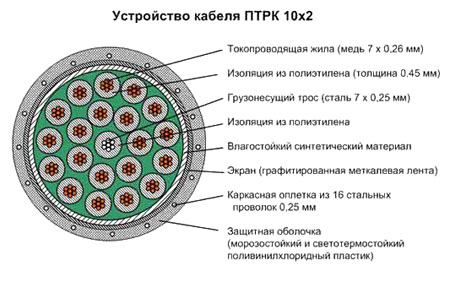

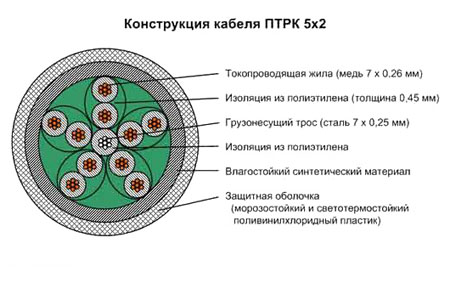

Конструкция кабеля ПТРК:

Токопроводящая жила состоит из 7-ми медных проволок диаметром 0,26 мм.

Жилы изолированы полиэтиленом толщиной 0,45 мм. Пары скручены у ПТРК 5х2 парами, у остальных кабелей звёздной скруткой и обмотаны влагостойким синтетическим материалом.

Кабель  ПТРК 5х2 в центре имеется стальной трос из 7-ми проволок диаметром 0,25 мм.

Поверх обмотки у ПТРК 10х2 и ПТРК 20х2 положена оплётка из 16-ти стальных проволок диаметром 0,25 мм.

Защитный шланг выполнен из половинилхлоридного пластика.

Основные характеристики:



Основные характеристики

ПТРК 5х2

ПТРК 10х2

ПТРК 20х2



Строительная длина

50, 100, 150 м

50, 100 м

50 м



Количество жил

7х0,23

7х0,23

7х0,23



Диаметр кабеля

13,0 мм

16,0 мм

21,0 мм



Прочность на разрыв

120 кг

120 кг

120 кг



Сопротивление при Т = 20°С: жилы (постоянный ток)

более 135 ом/км

более 135 ом/км

более 135 ом/км




Сопротивление изоляции

5000 мом/км

5000 мом/км

5000 мом/км





Кабель ПРК

Используется кабель ПРК для развертывания соединительных и абонентских линий на полевых узлах связи и пунктах управления.

Выпускается трех видов:

ПРК 5х2

ПРК 10х2

ПРК 20х2

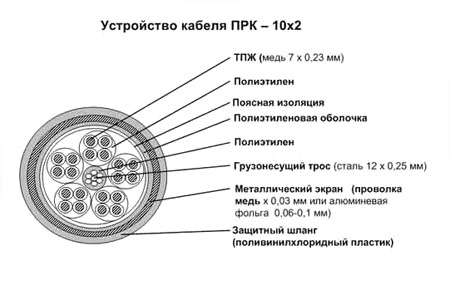

Конструкция кабеля ПРК:

Гибкая токопроводящая жила (ТПЖ) скручена из 7 медных проволок, каждая диаметром 0,23 мм.

Система скрутки и расположение проволок в ТПЖ 1+6 (одна медная проволока в центре, шесть в повиве).

ТПЖ изолирована композицией полиэтилена низкой плотности. Диаметр изолированной ТПЖ - 1,50 0,1 мм. Изолированные ТПЖ в кабеле ПРК - 5х2 скручены в пару (парная скрутка), в кабеле ПРК - 10х2 и ПРК 20х2 - в четверку (звездная скрутка). Пары в кабеле ПРК - 5х2 и четверки в кабеле ПРК - 10х2, ПРК - 20х2 скручены в кабельный сердечник в виде концентрического повива ( повивная скрутка) вокруг грузонесущего элемента (троса).

В качестве грузонесущего элемента, необходимого для обеспечения заданной прочности на разрыв кабеля, используется стальной трос, состоящий из 12 стальных оцинкованных или луженых проволок диаметром 0,25 мм каждая. Трос изолирован концентрическим слоем полиэтилена низкой плотности.

Поверх кабельного сердечника наложена поясная изоляция в виде спиральной обмотки из пластмассовой или полимерной ленты с перекрытием не менее 10 %.

Поверх поясной позиции наложена внутренняя полиэтиленовая оболочка.

Поверх полиэтиленовой оболочки наложен металлический экран в виде либо повива из медных круглых проволок диаметром 0,23 мм, либо алюминиевой фольги толщиной 0,06 - 0,1 мм.

Поверх экрана наложен защитный шланг из поливинилхлоридного пластика.

Конструкция полумуфты аналогична полумуфте кабеля ПТРК. В отличии от кабеля ПТРК контактная система в полумуфте типа "вильчатой формы", что обеспечивает: более надежный контакт при соединении строительных длин кабеля; увеличение срока службы системы.

Кроме того, вместо байонетной системы соединения замков полумуфт кабеля используется более совершенная винтовая система.

Характеристики кабеля ПРК:
